激情五月婷婷综合网|中文字幕日韩5页视频|国产精品单位女同事在线|青青久久国产成人免费网站|欧美激情亚洲综合国产就要|亚洲国产99精品国自产拍|国产精品日韩欧美在线第3页|一区二区三区不卡免费视频97

聯(lián)系人:王經(jīng)理 150-3712-2959
聯(lián)系人:張經(jīng)理 199-5862-9016

貼心完善,保障您購買(mǎi)無(wú)憂(yōu)~

耐火澆注料施工現場(chǎng)自粉化的原因分析

發(fā)布時(shí)間: 2021-07-14 瀏覽

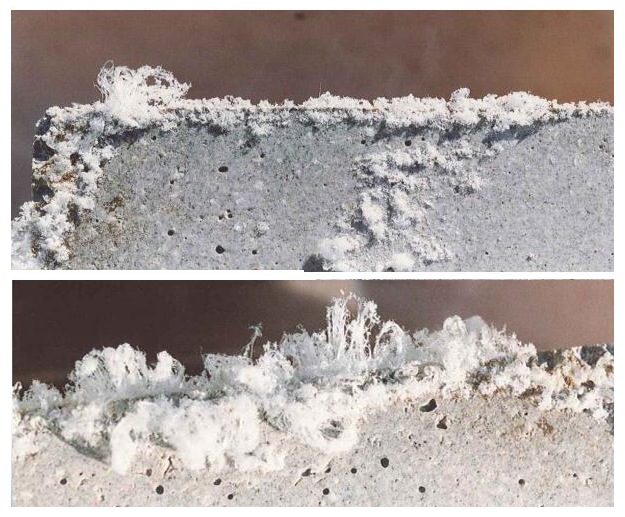

近年來(lái),在施工現場(chǎng)經(jīng)常發(fā)現,面料施工完結后,在維護期內面料外表呈現自粉化現象,即在面料外表長(cháng)出“白毛”,俗稱(chēng)起百堿。輕者引起面料面強度下降,有時(shí)表里有粉化現象,影響面料的材料與施工:耐火澆注料面料自粉化現象的原因初探外表質(zhì)量。嚴峻者導致耐火澆注料的強度嚴峻下降,影響了面料的正常使用。這種現象在高溫高濕的環(huán)境下更易發(fā)生。施工現場(chǎng)環(huán)境的不同,自損傷現象呈現的時(shí)刻和嚴峻程度也不相同。一般在施工完結一天后呈現,高溫高濕時(shí)簡(jiǎn)單發(fā)生。水泥用量大的輕質(zhì)耐火澆注料比水泥用量少的重質(zhì)耐火澆注料更簡(jiǎn)單發(fā)生。

1.鋁酸鈣水泥的碳酸化反映

CAH10、C2AH8、C3AH6、AH這4種水化產(chǎn)物的密度分別為1.72、1.95、2.52和2.42。從密度數值可看出,亞穩定相的密度遠比穩定相的密度低。由此可以認為,在發(fā)生晶型轉變后,水泥中的孔隙率增加及游離水析出,晶體間的結合力變弱。加之氫氧化鋁由初期的凝膠逐漸結合為三水鋁石,使其填充孔隙的能力變弱,故而強度降低。

2、鋁酸鈣水泥與堿的碳酸鹽反應

現代的耐火澆注料廣泛采用減水劑和用三聚磷酸鈉作分散劑,這些材料中均含有大量的可溶性堿,加之耐火原材料中所含的可溶性堿或施工用水中所帶人可溶性堿,堿含量相當大。堿和環(huán)境中的二氧化碳發(fā)生反應后生成堿的碳酸鹽。

由于鋁酸鈣水泥在炎熱潮濕季節比較容易形成C3AH6和C2AH8,當耐火澆注料的拌合物中含有ROH時(shí),這些ROH會(huì )隨毛細孔中水分子的蒸發(fā)而遷移到表面和大氣中的C晚反應生成堿的碳酸鹽,然后再按上述化學(xué)反應,使水化鋁酸鈣分解,如此形成循環(huán),最后使硬化體瓦解。

3、鋁酸鹽水泥與亞硫酸鹽反應

在大氣中除了CO2外,還有CO3、H2S等氣體,在煉油廠(chǎng)附近的大氣中這二種組分的含量更高。

施工用水中常含有SO2-4和H+離子,鋁酸鈣水泥的水化產(chǎn)物也會(huì )與之發(fā)生反應。水中SO2-4的活度和水的酸性的增加,會(huì )使鋁酸鈣水泥水化產(chǎn)物的穩定性急劇下降。中華人民共和國行業(yè)標準“隔熱耐磨混凝土襯里規范”(SHJ 3532—1999)中規定,施工用水的pH值不能小于6.5就是這個(gè)原因。

4、耐火澆注料表面的鹽析作用

耐火澆注料在養護或自然干燥過(guò)程中,隨著(zhù)承分的蒸發(fā),一些可溶性碳酸鹽、磷酸鹽、硫酸鹽等鹽類(lèi)在耐火澆注料表面聚集、結晶、析出現象稱(chēng)為鹽析。耐火澆注料表面長(cháng)“白毛”就是鹽析現象的直接反應。鹽析現象主要由下列原因造成:

1.耐火澆注料中所含的離子,如SO2-4、Cl-、Ca2+、Fe2+、Na+、PO3-4、CO2-3等,隨著(zhù)水分的蒸發(fā),通過(guò)毛細孔逐漸向耐火澆注料表面遷移、聚集,當濃度超過(guò)這些鹽類(lèi)化合物的溶解度時(shí),就在耐火澆注料表面產(chǎn)生結晶。

2.如上所述,鋁酸鈣水泥水化產(chǎn)物與大氣中的CO2、SO2、H2S等氣體反應生成的鹽類(lèi)在耐火澆注料表面聚集,當濃度超過(guò)這些鹽類(lèi)化合物的溶解度時(shí),也在耐火澆注料表面產(chǎn)生結晶。

5、結論

1.耐火澆注料在施工進(jìn)程中的自粉化現象是由于鋁酸鈣水泥化產(chǎn)品與大氣中的CO2、SO2、H2S等酸性氣體反響,導致水化物分解,耐火澆注料的強度下降。主要包括鋁酸鈣水泥的碳酸化反響、鋁酸鈣水泥與碳酸鹽反響和鋁酸鹽水泥與亞硫酸鹽反響三個(gè)化學(xué)進(jìn)程。

2.乃會(huì )澆注料維護或天然干燥進(jìn)程中,隨著(zhù)水分的蒸發(fā),一些可溶性碳酸鹽、磷酸鹽、亞硫酸鹽等鹽類(lèi)的結晶析出,一部分含結晶水的鹽類(lèi)的風(fēng)化、矢水,晶型發(fā)生改變,一起伴隨著(zhù)體積改變,加劇了耐火澆注料的強度損失。

抚远县| 开阳县| 托克逊县| 南安市| 宁武县| 登封市| 施秉县| 长治县| 芮城县| 咸阳市| 繁昌县| 游戏| 赤峰市| 特克斯县| 松桃| 大同县| 澳门| 会泽县| 昌宁县| 兴业县| 永春县| 大丰市| 东城区| 大田县| 邢台县| 岑巩县| 宝兴县| 芜湖县| 图木舒克市| 华池县| 灵台县| 曲阳县| 喀喇沁旗| 军事| 仲巴县| 唐海县| 诸城市| 安义县| 酉阳| 河间市| 遵化市|
